JAKORASIA E90 OBO T 100 ED 6-5 , IP66, E30/E90

Palonkestävä ja halogeeniton jakorasia E30 ja E90 paloluokilla. Palonkestävän jakorasian tarkoituksena on jatkaa ja haaroittaa palonkestäviä kaapeleita, ja taata järjestelmän toimivuus tulipalon aikana. Palonkestävien jakorasioiden tulee olla testattu EN1363 – 1 -palokokeen mukaan. OBOn jakorasiat täyttävät kaikki standardin DIN4102 – 12 vaatimukset, ja ne kestävät toimintakuntoisina asennusohjeen mukaan asennettuina vähintään 90 minuuttia.

Ominaisuudet

• suojausluokka: IP66
• iskunkestävyysluokka: IK08
• vapaat sisämitat: 136 x 102 x 57 mm

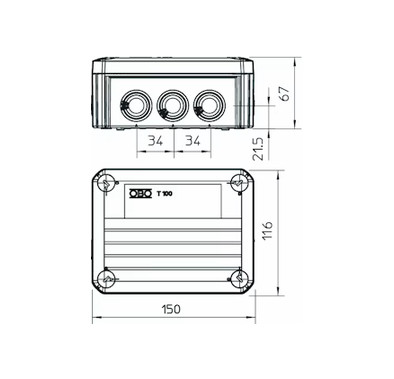

• mitat: 150 x 116 x 67 mm
• väri: oranssi RAL 2003
• läpivientien lukumäärä: 10
• liittimien lukumäärä: 5
• kotelon läpivientitapa: kalvo, voidaan leikata
• aihiot: 8 x M25 ja 2 x M32
• materiaali: PP

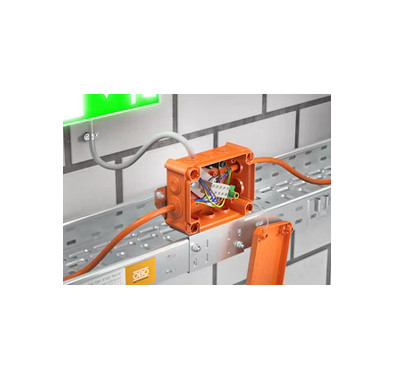

AsennusJakorasia kiinnitetään palonkestävään alustaan toimituksen mukana tulevilla betoniruuveilla. Betoniruuveja varten porataan 65 mm syvä ja Ø 5 mm reikä. Reikä puhdistetaan hyvin ennen ruuvin kiinnittämistä. Rasiaan tulevat kaapelit kiinnitetään alustaan palonkestävillä kaapelikiinnikkeillä 732 XX GTP siten, että ensimmäinen kiinnike laitetaan 10 cm:n etäisyydelle rasiasta ja se toimii vedonpoistajana. Muut kiinnikkeet kiinnitetään 30 cm:n välein. Kaapeli työnnetään rasiaan pehmeän kalvotiivisteen läpi tai vaihtoehtoisesti voidaan käyttää holkkitiivisteitä.

Jakorasia sisältää valmiiksi asennetut korkeita lämpötiloja kestävät keraamiset liittimet sekä merkatun suojamaadoitusliittimen. Sisältää myös 2 kpl palonkestävää betoniruuvia MMS 6 x 50 kiinnitykseen.
