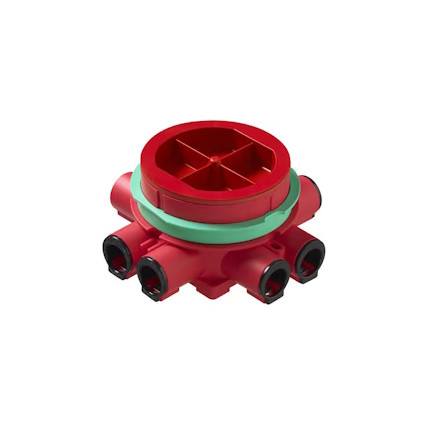

JAKORASIA PALOKATTORASIA

Rasian porausreikä on 86 mm, poraus tehtävä reikäsahalla eikä reikää saa jälkityöstää mitenkään. Rasia asennettava keskelle porausreikää. Rasiassa on kaksi kappaletta ruuvitolppia joiden etäisyys on c/c 70 mm (M4 ruuveille), johon sopii kaikki normaalit kattokannet (myös DCL standardin mukaiset).

Rasian mukana toimitettavaa vihreää korokerengasta käytetään yksilevyisessä katossa (12,5 mm), ja korokerengas poistetaan jos katto on kaksilevyinen (2 x 12,5 mm). Jos levyt ovat paksuudeltaan 15 mm, käytetään lisäksi punaista soviterengasta; toisessa asennossa renkaan korotus on 2,5 mm (yksi 15 mm levy), ja toisessa asennossa 5 mm (2 x 15 mm levy). Rasiassa on yksi avattu kiintonysä 16/20 mm putkelle, kaiken kaikkiaan 8 kpl kiintonysiä. Rasian mukana toimitetaan kansi AU67.70.

Valmistettu halogeenittomasta materiaalista (IEC/61249-2-21) ja täyttää hehkulankatestin vaatimukset standardin IEC/EN60670: 2005 (850 °C) mukaan.

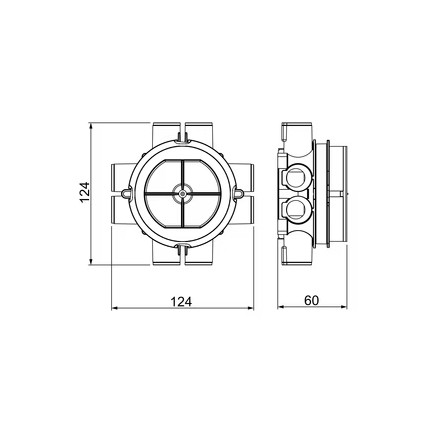

Tekniset tiedot

• halkaisija: 92 mm
• leveys: 120 mm
• syvyys: 120 mm
• sisäsyvyys: 50 mm
• soveltuu seinä/levy vahvuuksille: 12…30 mm
• sopii putken halkaisijalle: 16 mm
• läpivientien lukumäärä: 8
• materiaali: muovi
• väri: punainen
• kotelointiluokka: IP3X
