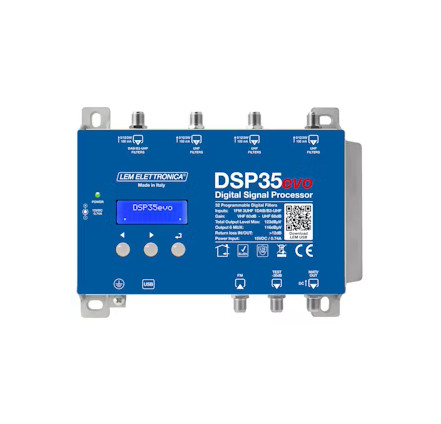

PÄÄVAHVISTIN-LAATUANTENNI 3XUHF+DAB/B3-UHF+FM AGC

DSP35evo on ohjelmoitava, kompaktin kokoinen vahvistin DVB-T/T2-kanavien kanavakohtaiseen suodattamiseen tai kanavanvaihtoon. Laitteessa sisäänrakennettu 4G/5G SAW -LTE suodin mobiilitaajuuksien pääsyn estämiseksi vahvistimeen sekä jakoverkkoon. Reaaliaikainen automaattinen vahvistuksensäätö pitää lähtötason asetetun mukaisena, vaikka tulotasot antennilta muuttuisikin. Korkean lähtötasonsa ansiosta DSP35-5G soveltuu mainiosti keskikoisiin ja suuriin antenniverkkoihin kuten rivi-ja kerrostaloihin. Erillistä ohjelmointilaitteita ei tarvita, koska DSP35-5G voidaan ohjelmoida manuaalisesti laitteen etupaneelista, automaattihaulla tai LEMGUI Android/ Windows PC ohjelmiston avulla.

Pakkauskoko 1/5 kpl.

Ominaisuudet

• Vahvistus UHF: 68 dB , ULA: 30 dB ja VHFIII: 60 dB
• Helppolukuinen 24-numeron LCD-näyttö
• 5 tuloa, 1 lähtö ja -30 dB mittapiste lähdössä
• Automaattinen viritystoiminto
• Manuaalinen viritystoiminto laitteen etupaneelista
• Ohjelmointi/viritys LEMGUI Android/ Windows PC ohjelmiston avulla
• 4G/5G SAW-suodattimet LTE-häiriöitä vastaan
• Reaaliaikainen, automaattinen vahvistuksen säätö jokaisessa suodattimessa pitää lähtötason aina asetetulla tasolla
• Kanavanvaihto mahdollista
• 32 korkean selektiivisyyden digitaalista suodatinta
• Käyttöjännitteen DC-kaukosyöttö koaksiaalikaapelin kautta mahdollista (MATV OUT)
• Zamak-runko varmistaa laiteen korkean RF-säteilytiiviyden

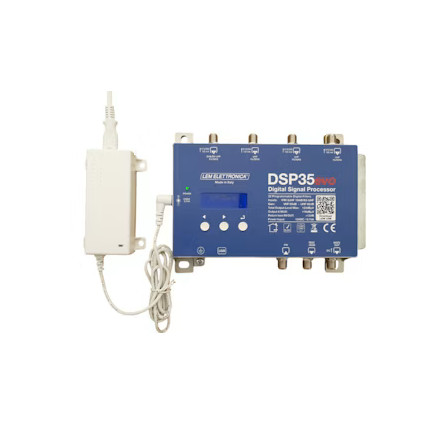

• Erillinen 15 VDC verkkolaite

Tekniset tiedot

• TULOJEN MÄÄRÄ 5:   1 FM; 3 UHF; 1 DAB/B3-UHF
• ULA-TULON TAAJUUSVASTE (MHz):   FM (87,5… 108);
• UHF 1 TULON TAAJUUSVASTE (MHz):   470… 694
• UHF 2 TULON TAAJUUSVASTE (MHz):   470… 694
• DAB/VHF III – UHF 4 TULON TAAJUUSVASTE (MHz):   170… 240; 470… 694/862
• KANAVAPAKETTIEN LUKUMÄÄRÄ SUODATINTA KOHTI:   1
• TULOTASOT (dBµV):   ULA 35… 90 – B3/DAB 40… 110 – UHF 45… 110
• SUODATTIMEN SELEKTIIVISYYS (dB):   > 50 (viereinen kanava)
• AVS DYNAMIIKKA (dB):   40
• UHF-TULON ESIVAHVISTIN ASENTUKSET (AMPLI) (dB):   OFF / +15 / +30
• ULA-VAHVISTUS (dB):   30 (säädettävissä 0 … 30 dB)
• VHF-VAHVISTUS (dB):   60
• UHF-VAHVISTUS (dB):   68
• YKSITTÄISEN SUODATTIMEN VALITTAVA KAISTANLEVEYS:   N (kapea) / S (optimaalinen) / W (leveä)
• LÄHTÖTASON SÄÄTÖALUE (dBµV):   96 … 116
• KALTEVUUDEN SÄÄTÖ UHF (slope) (dB):   0… -10
• KALTEVUUDEN SÄÄTÖ VHF (slope) (dB):   0… -10
• SUURIN KOKONAISLÄHTÖTASO (dBµV):   123 DIN 45004B
• JÄNNITESYÖTTÖ ESI/MASTOVAHVISTIMILLE (vdc):   12 / 24- 100 mA
• HEIJASTUSVAIMENNUS TULOT/LÄHTÖ (dB):   >12
• MITTAPISTE:   1 kpl (-30 dB RF-lähtötasosta)
• VERKKOLAITE / VAHVISTIMEN KÄYTTÖJÄNNITE:   100…240VAC 50/60Hz (Ulkoinen virtalähde) 15VDC / 1,25A)
• TEHONKULUTUS ILMAN ESIVAHVISTISYÖTTÖÄ (W):   8,5
• TEHONKULUTUS ILMAN ESIVAHVISTISYÖTTÖ MUKAALUKIEN (W):   11
• KÄYTTÖLÄMPÖTILA ALUE (°C):   – 5 … 50
• MITAT (mm):   193 x 149 x 36
