Kuvaus

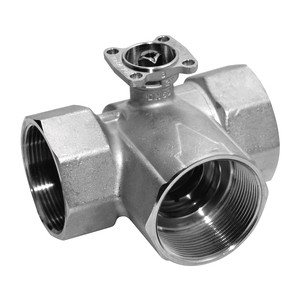

Säätöpalloventtiili, 3-tie, DN 15, Sisäkierre, Rp 1/2″, PN 40, ps 1600 kPa, Kvs 2.5 m³/h, Väliaineen lämpötila -10…120°C [14…248°F]

Kuvio

3-tie

Kvs

2.5 m³/h

Väliaine

Vesi, vedessä glykolia enint. 50 til.-%.

Väliaineen lämpötila

-10…120°C [14…248°F]

Väliaineen lämpötilaa koskeva huomautus

Väliaineen lämpötilassa -10 … 2 °C suositellaan karanlämmitintä tai venttiilinkaulan jatkoa.
Sallittua väliaineen lämpötilaa voidaan rajoittaa riippuen toimilaitteen tyypistä. Rajoituksia voi löytää toimilaitteiden vastaavista Teknisistä tuote-esitteistä.

Paine-ero

∆pmax 350 kPa

Sulkupaine

1400 kPa

Paine-eroa koskeva huomautus

200 kPa hiljaista käyttöä varten

Ominaiskäyrä {työkalut}

A – AB: tasaprosenttinen; B – AB: lineaarinen

Vuotoluokka {työkalut}

A – AB: ilmakuplatiivis vuotoluokka A; B – AB: Vuotoluokka I, 1…2% Kvs -arvosta

Putkiliitäntä

Sisäkierre
